Описание экскаватора-погрузчика
Одна машина для погрузки и разработки грунта
При выборе экскаватора-погрузчика для строительного объекта важно учитывать не только мощность двигателя и эксплуатационную массу. Производительность оборудования также зависит от вместимости ковшей, рабочего диапазона экскаваторной установки, высоты разгрузки и возможности последовательно выполнять несколько операций.
Hightop HTBL820 объединяет фронтальное погрузочное оборудование и заднюю экскаваторную установку на одной машине. Передний ковш объёмом 1,2 м³ рассчитан на номинальную нагрузку 2500 кг и может использоваться для погрузки грунта, песка, щебня и других подходящих сыпучих материалов.
Максимальная высота разгрузки при угле опрокидывания ковша 41° составляет 3050 ±50 мм, а расстояние разгрузки — 870 ±20 мм. Эти параметры необходимо учитывать при подборе самосвалов и организации погрузочной зоны.

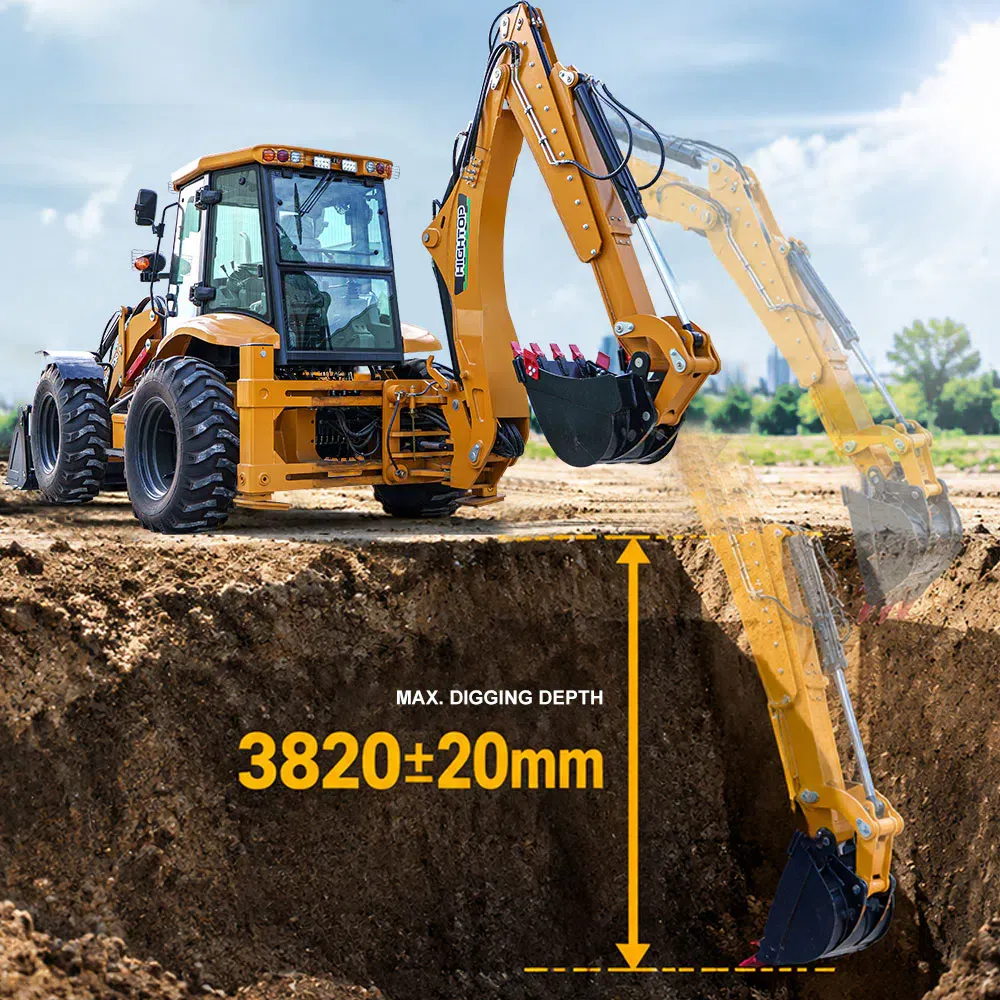

Задняя экскаваторная установка оснащена ковшом объёмом 0,3 м³. Максимальная глубина копания составляет 3820 ±20 мм, радиус копания — 5345 ±20 мм. Такое сочетание характеристик позволяет рассматривать HTBL820 для разработки траншей, подготовки оснований и выполнения локальных земляных работ.
В отличие от обычного фронтального погрузчика, экскаватор-погрузчик позволяет выполнять погрузочные и экскавационные операции с использованием одной машины, сокращая необходимость привлечения отдельных типов оборудования для каждой задачи.
Гидравлическое боковое смещение экскаваторной установки
Одной из конструктивных особенностей HTBL820 является гидравлическое боковое смещение задней экскаваторной установки.
Максимальная высота копания составляет 5470 ±20 мм, а указанная в технической спецификации максимальная высота погрузки — 3740 ±20 мм.
Максимальное усилие копания составляет 5100 кгс. Подъёмное усилие при максимальном радиусе копания достигает 1220 кгс.
Эти показатели позволяют покупателям оценивать рабочие возможности экскаватора не только по максимальной глубине, но и по высоте, радиусу действия и усилию рабочего оборудования.
Боковое смещение особенно важно учитывать при планировании положения экскаваторной установки относительно участка разработки грунта. Фактический рабочий диапазон должен определяться с учётом условий площадки, устойчивости грунта и выбранного навесного оборудования.
Двигатель и трансмиссия
Основная таблица технических характеристик указывает двигатель Cummins с водяным охлаждением, номинальной мощностью 93 кВт при 2200 об/мин и рабочим объёмом 4,8 л.
При этом в разделе стандартной комплектации указан двигатель Yuchai. Поэтому окончательную марку и модель двигателя необходимо подтвердить с Hightop перед оформлением заказа.
Трансмиссия включает гидротрансформатор модели 315, коробку передач с механическим управлением и гидравлическим синхронизированным переключением, а также ведущие мосты WZL100.
Предусмотрены четыре передачи переднего и четыре передачи заднего хода. Диапазон скорости составляет от 1–5 км/ч на первой передаче до 4–32 км/ч на четвёртой.
Эти характеристики помогают сравнивать различные модели строительных экскаваторов-погрузчиков с учётом их трансмиссии и условий перемещения между рабочими участками.
Гидравлическая система и совместимость с навесным оборудованием
Рабочий объём гидравлического насоса HTBL820 составляет 63 мл/об, рабочее давление — 20 МПа.
В стандартной комплектации предусмотрена подготовка гидравлического контура для подключения гидромолота. В материалах о продукте также представлены различные варианты навесного оборудования для расширения области применения машины.
Справочные характеристики гидромолота включают диаметр рабочего инструмента 68–70 мм, рабочее давление 11–14 МПа и требуемый расход гидравлического масла 25–45 л/мин.
Перед покупкой необходимо согласовать совместимость выбранного навесного оборудования, параметры гидравлической системы и окончательную комплектацию.
Для сравнения с другими типами строительной техники можно ознакомиться с каталогом продукции Hightop, где представлены дополнительные категории оборудования.
Технические характеристики
Общие размеры
| Параметр | Значение |
|---|---|
| Модель | HTBL820 |
| Тип оборудования | Экскаватор-погрузчик |
| Эксплуатационная масса | 10 050 кг |
| Общая длина (ковш на земле) | 6450 ±80 мм |
| Общая ширина | 2500 ±20 мм |
| Ширина ковша | 2500 мм |
| Высота до крыши кабины | 3120 ±10 мм |
| Высота до верхней точки экскаваторной стрелы | 3940 ±20 мм |
| Колёсная база | 2335 ±10 мм |
| Колея | 2139 ±10 мм |
Характеристики фронтального погрузчика
| Параметр | Значение |
|---|---|
| Номинальная грузоподъёмность | 2500 кг |
| Вместимость переднего ковша | 1,2 м³ |
| Максимальная высота разгрузки при угле 41° | 3050 ±50 мм |
| Расстояние разгрузки | 870 ±20 мм |
| Радиус поворота по внешней стороне шин | 5750 ±50 мм |
Характеристики задней экскаваторной установки
| Параметр | Значение |
|---|---|
| Вместимость заднего ковша | 0,3 м³ |
| Максимальная глубина копания | 3820 ±20 мм |
| Максимальный радиус копания | 5345 ±20 мм |
| Максимальная указанная высота погрузки | 3740 ±20 мм |
| Максимальное усилие копания | 5100 кгс |
| Максимальная высота копания | 5470 ±20 мм |
| Подъёмное усилие при максимальном радиусе копания | 1220 кгс |
Двигатель
| Параметр | Значение |
|---|---|
| Производитель по основной таблице | Cummins |
| Производитель по стандартной комплектации | Yuchai |
| Тип охлаждения | Водяное |
| Номинальная мощность | 93 кВт |
| Номинальная частота вращения | 2200 об/мин |
| Указанный рабочий объём | 4,8 л |
| Максимальный крутящий момент | 400 (единица измерения требует уточнения) |
Гидравлическая система
| Параметр | Значение |
|---|---|
| Рабочий объём насоса | 63 мл/об |
| Рабочее давление | 20 МПа |
| Модель устройства, указанного как Diverter | BZZ5-250 |
| Гидравлический насос в стандартной комплектации | Jinan Quancheng |
Трансмиссия и ходовая часть
| Параметр | Значение |
|---|---|
| Модель гидротрансформатора | 315 |
| Способ охлаждения | Циркуляция масла под давлением |
| Коробка передач | Механическое управление, гидравлическое синхронизированное переключение |
| Модель ведущего моста | WZL100 |
| Передачи | 4 вперёд / 4 назад |
| Передняя передача 1 | 1–5 км/ч |
| Передняя передача 2 | 2–10 км/ч |
| Передняя передача 3 | 3–18 км/ч |
| Передняя передача 4 | 4–32 км/ч |
| Задняя передача 1 | 1–5 км/ч |
| Задняя передача 2 | 2–10 км/ч |
| Задняя передача 3 | 3–18 км/ч |
| Задняя передача 4 | 4–32 км/ч |
| Размер шин | 16.9-28 |
Справочные характеристики гидромолота
| Параметр | Значение |
|---|---|
| Диаметр рабочего инструмента | 68–70 мм |
| Рабочее давление | 11–14 МПа |
| Частота ударов | 500–900 (единица измерения не указана) |
| Требуемый расход масла | 25–45 л/мин |
| Показатель энергии по исходной таблице | 49 KN (требует уточнения) |
Вместимость баков
| Параметр | Значение |
|---|---|
| Гидравлический бак | 125 л |
| Топливный бак | 125 л |
Стандартная комплектация по технической документации
| Компонент | Спецификация |
|---|---|
| Двигатель | Yuchai |
| Кабина | Конструкция с защитой при опрокидывании |
| Кондиционер | Механическое управление |
| Гидравлический насос | Jinan Quancheng |
| Рулевой механизм и приоритетный клапан | Jining Eaton |
| Гидравлический контур гидромолота | Предусмотрен |
| Каретка экскаваторной установки | Гидравлическое боковое смещение |
| Рулевое управление и шины | Четырёхколёсное управление, 16.9-28 |

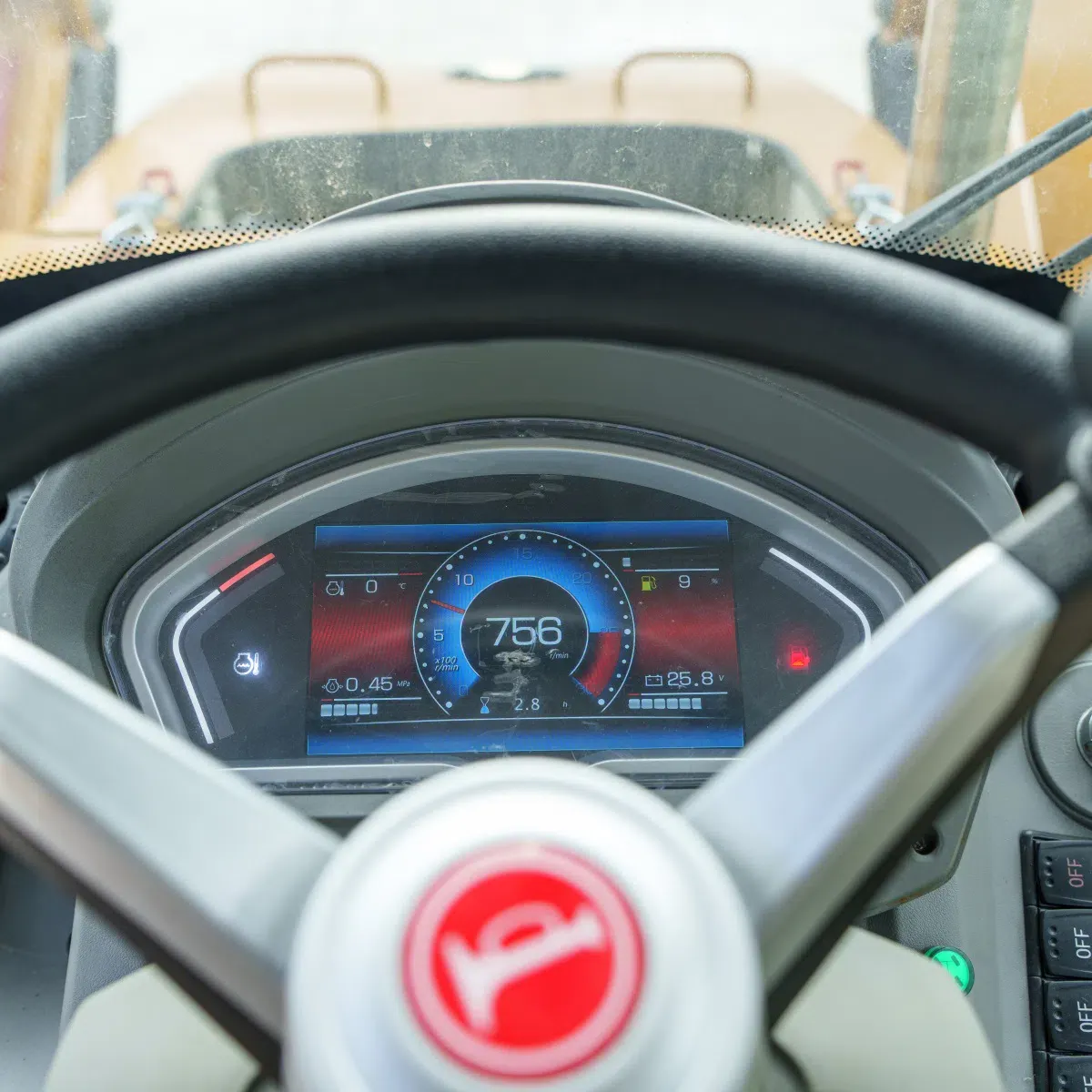

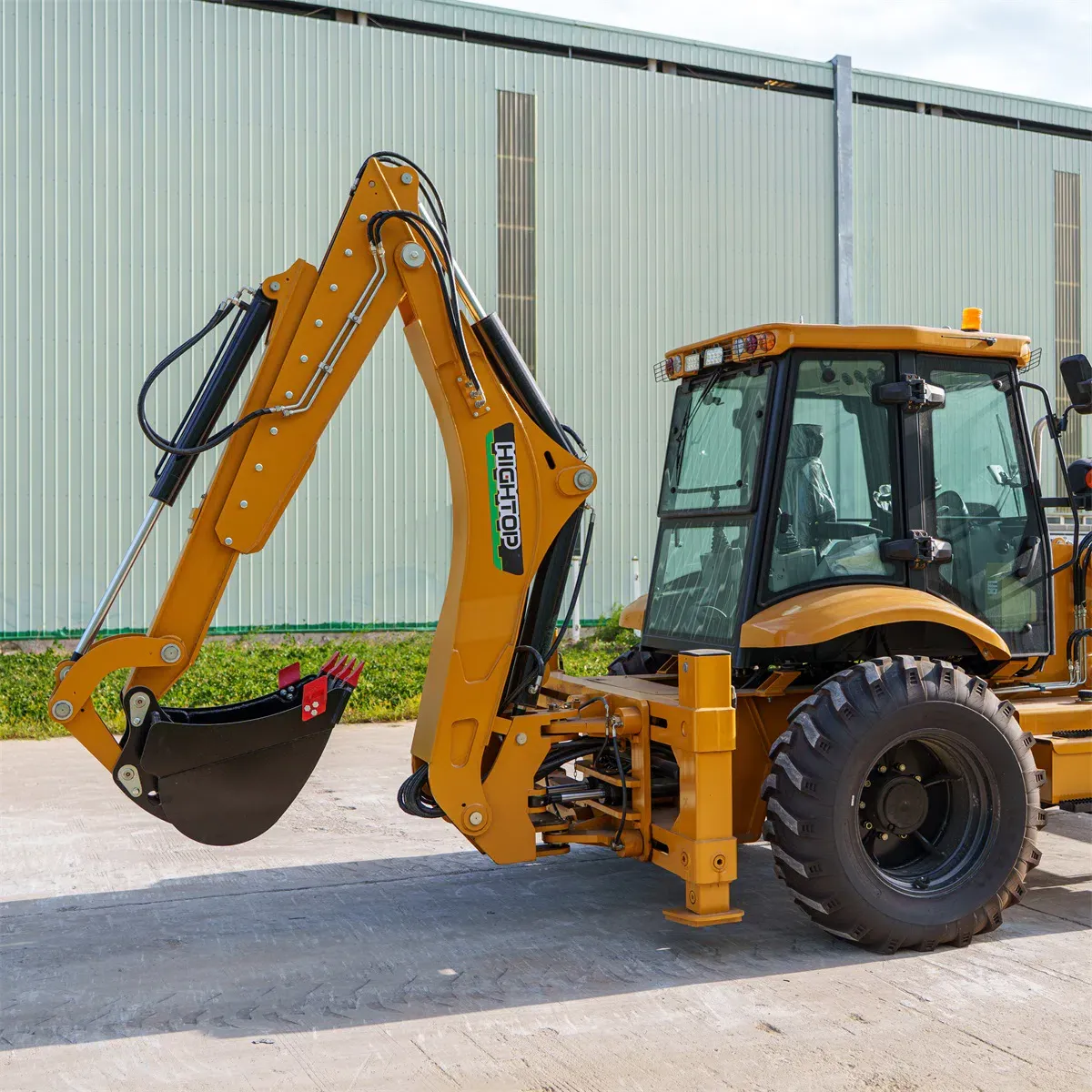

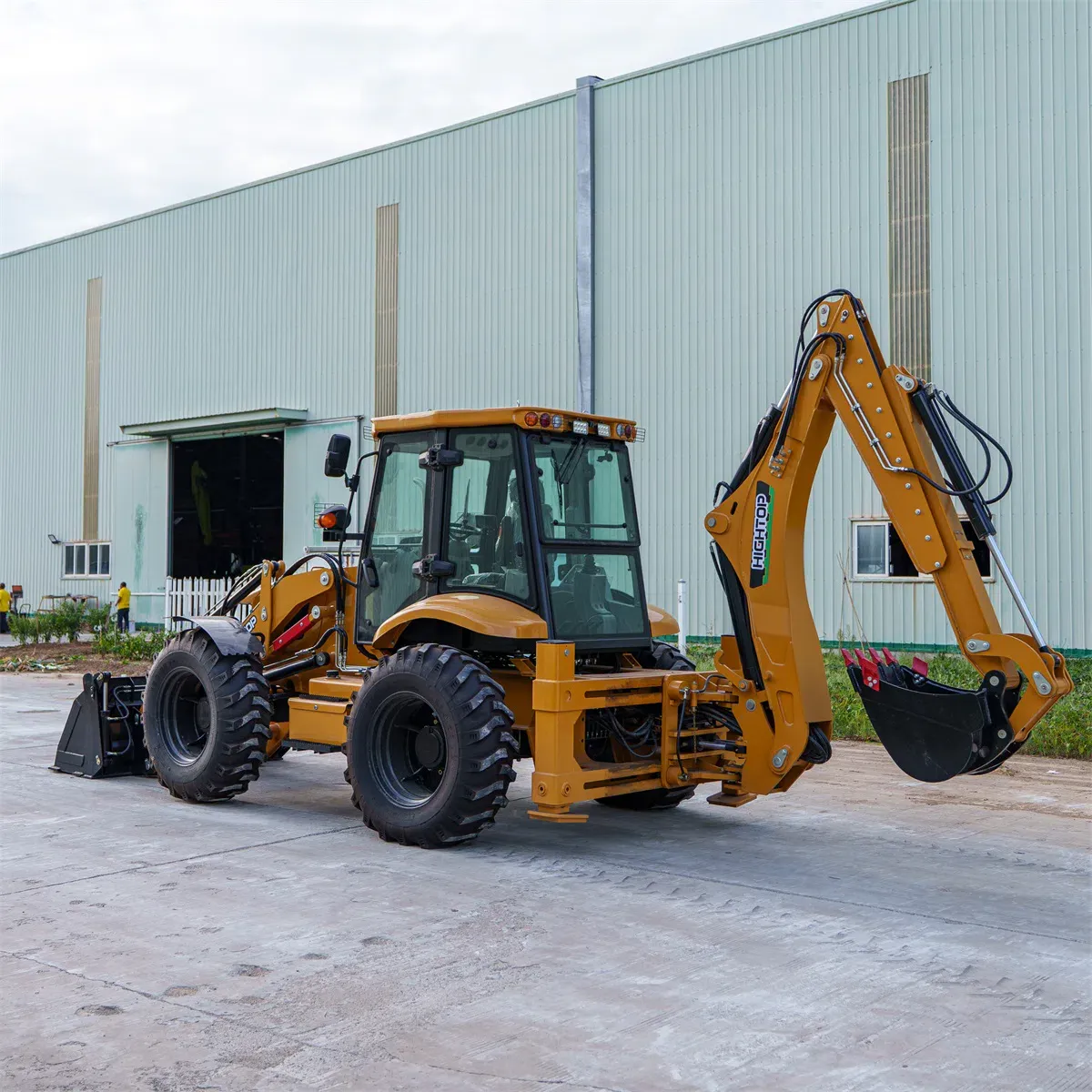

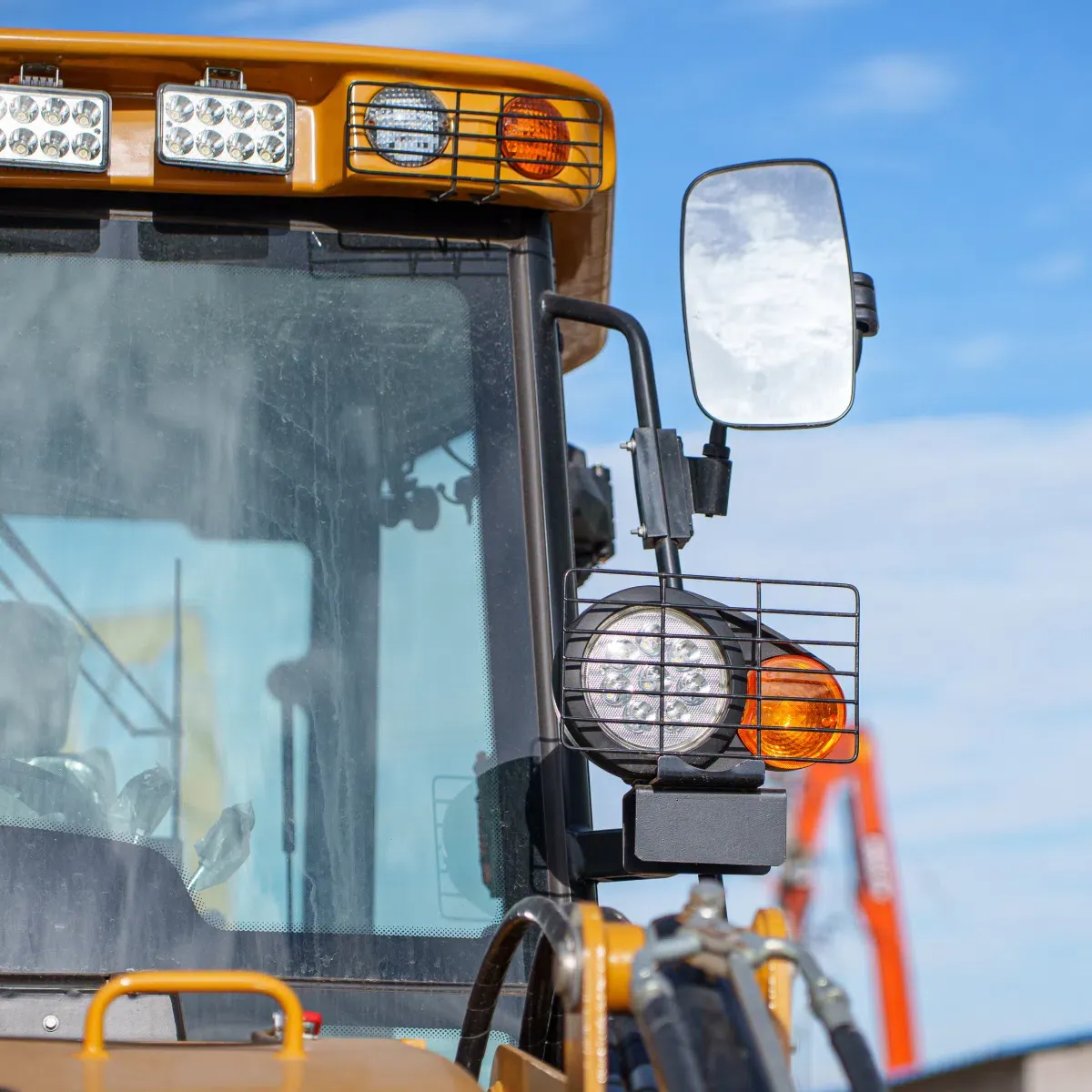

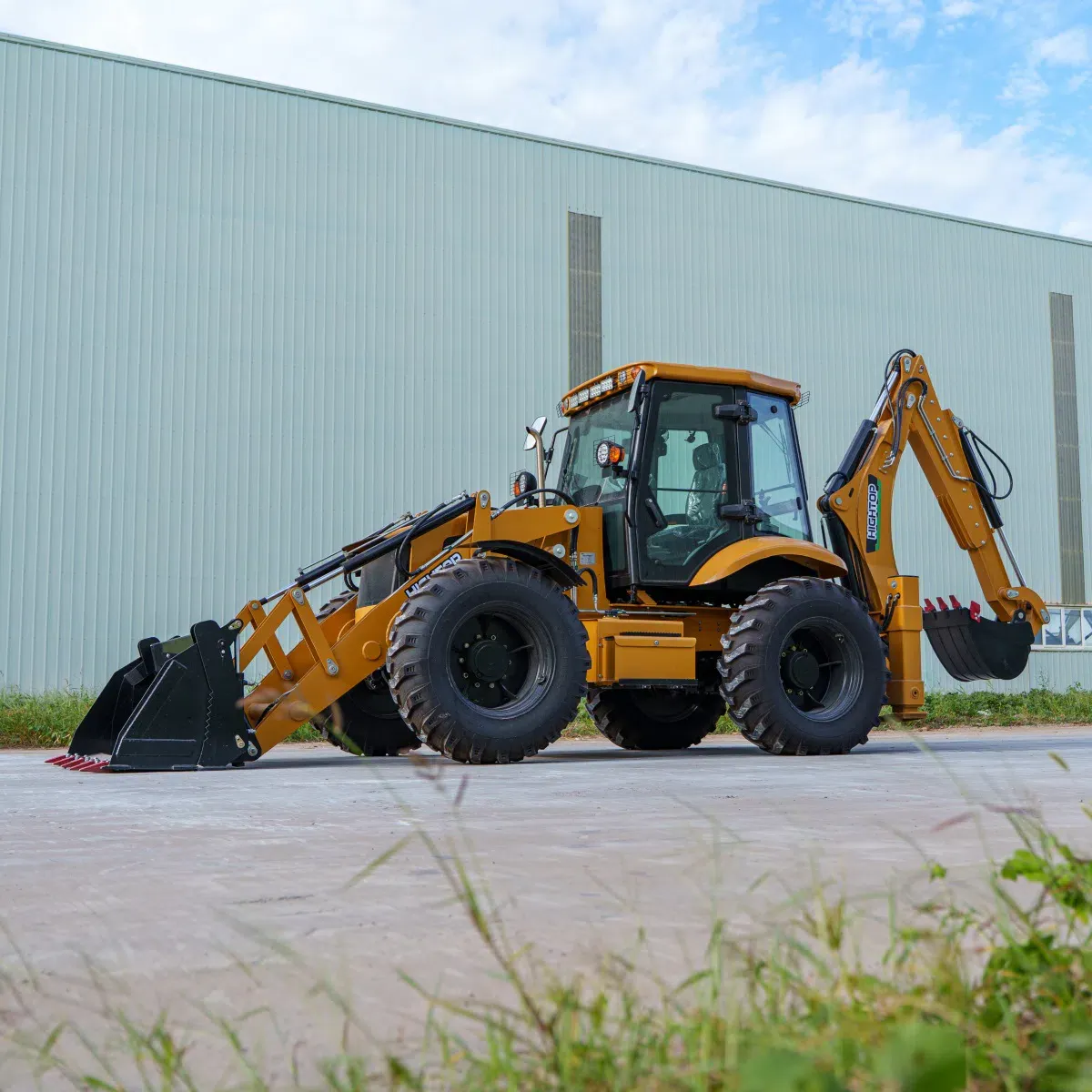

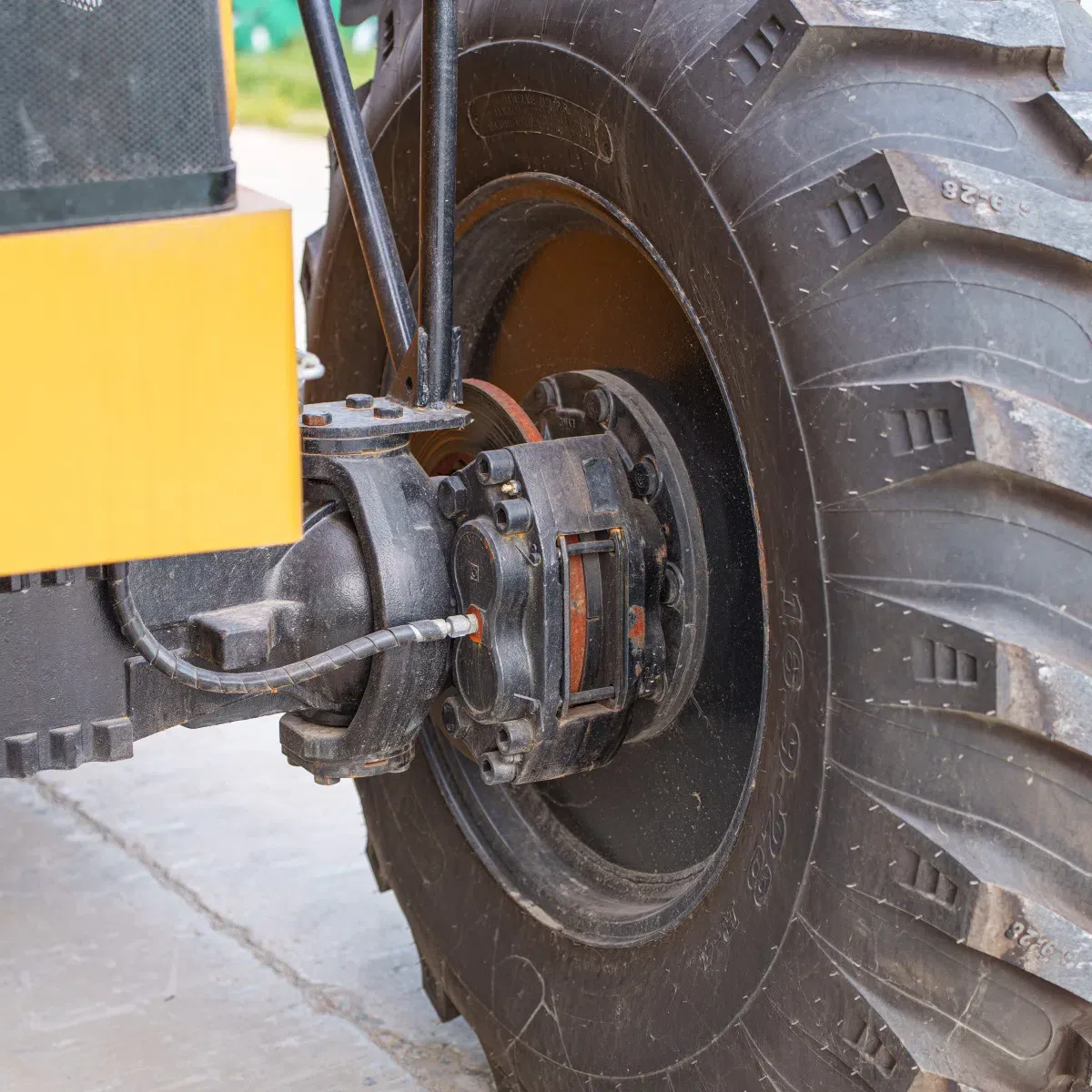

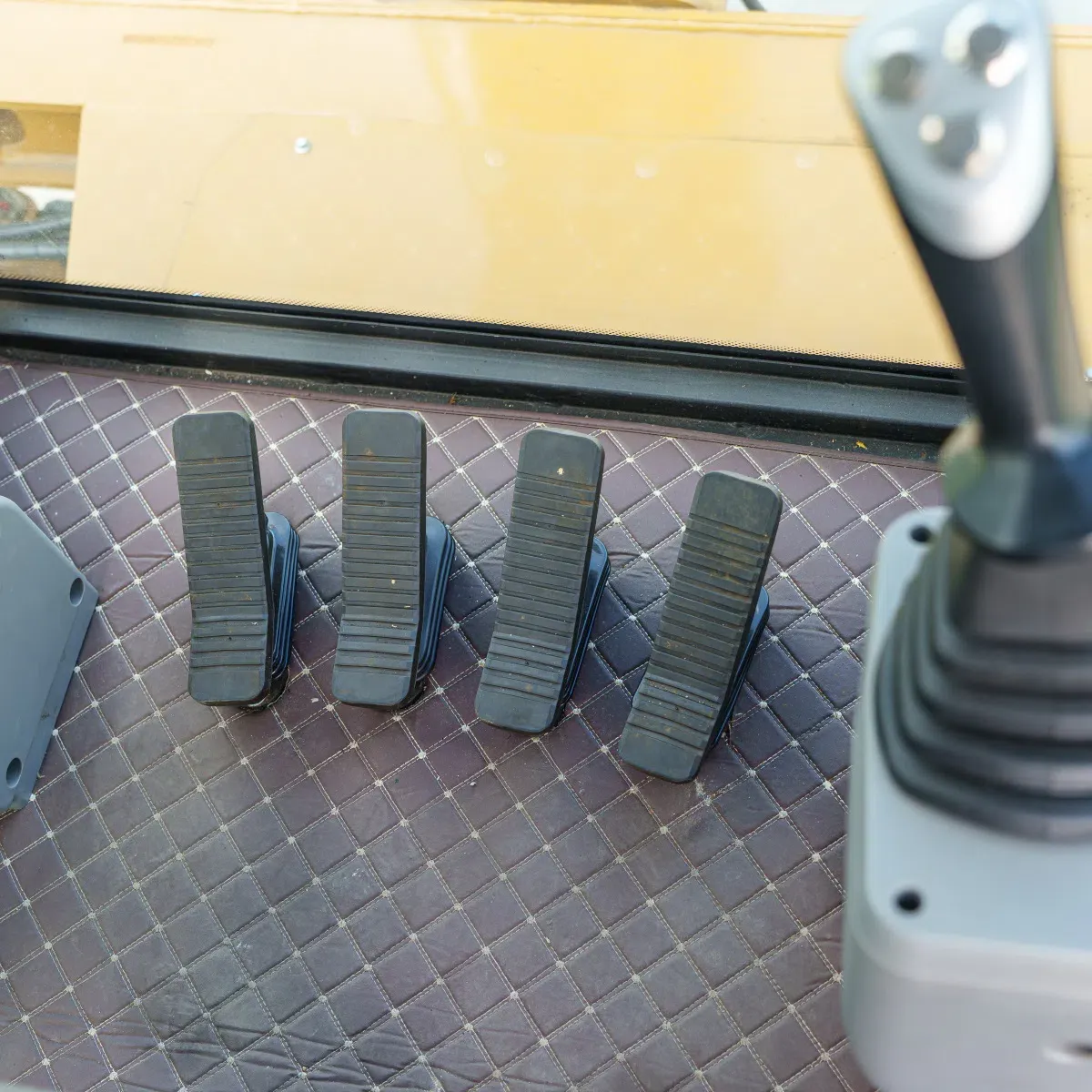

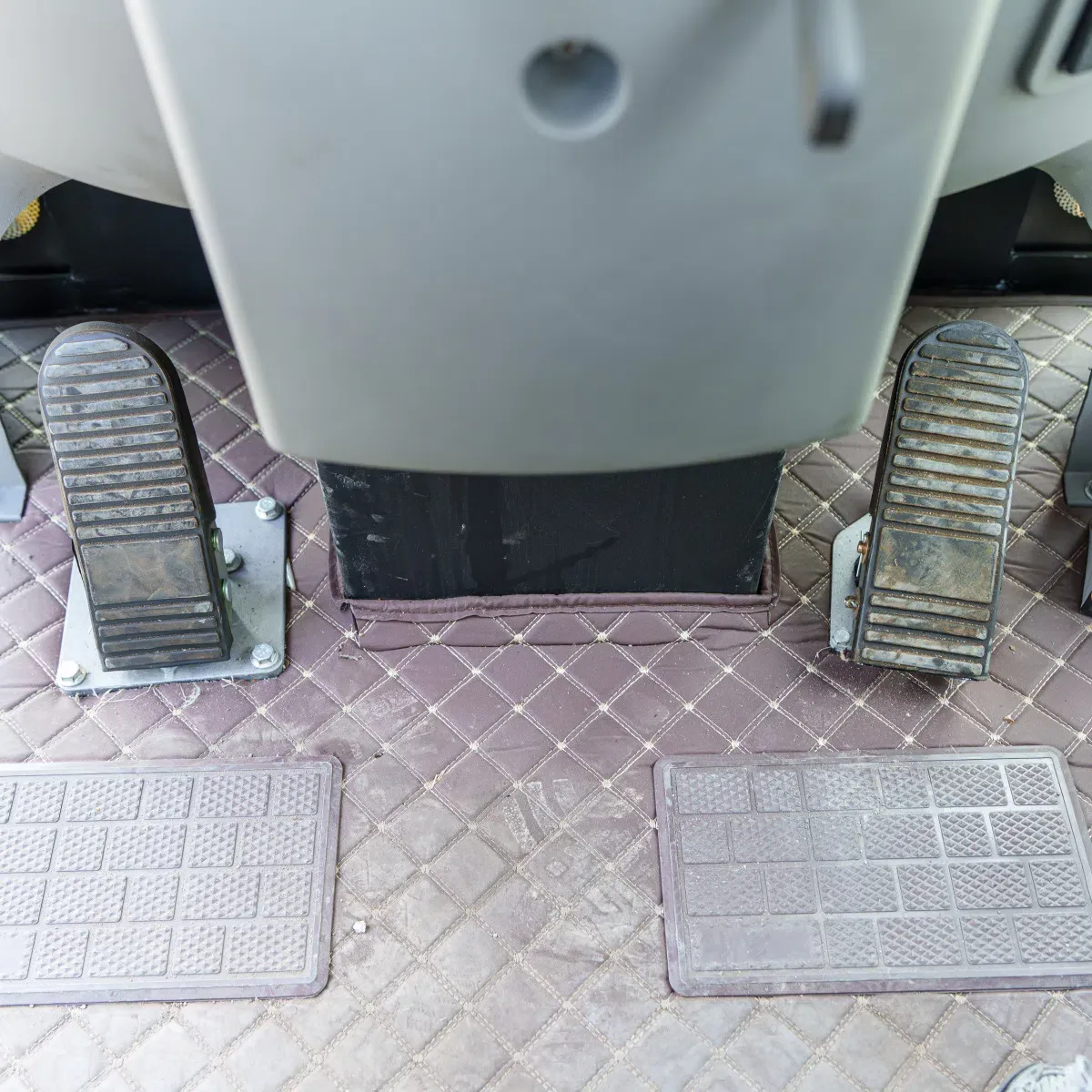

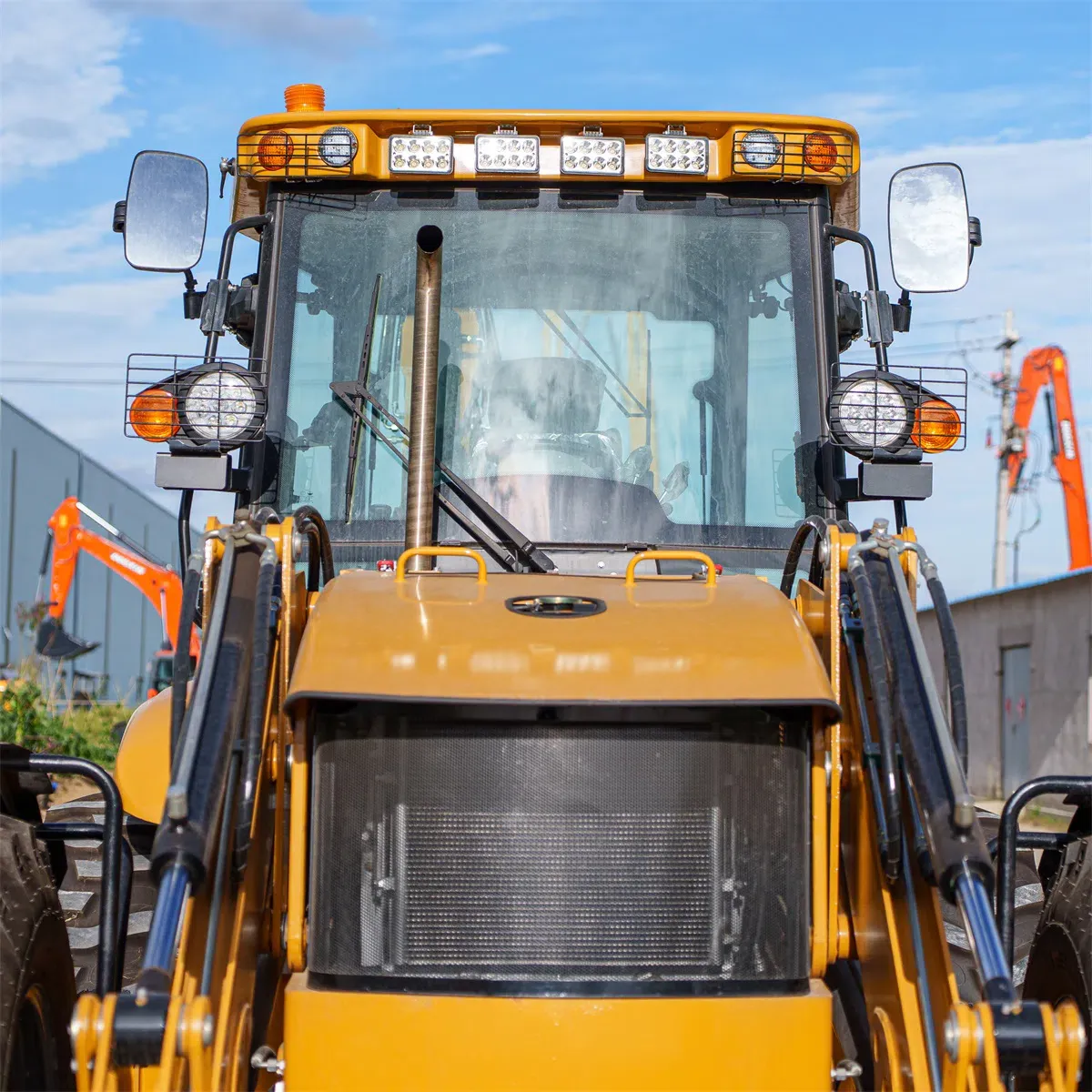

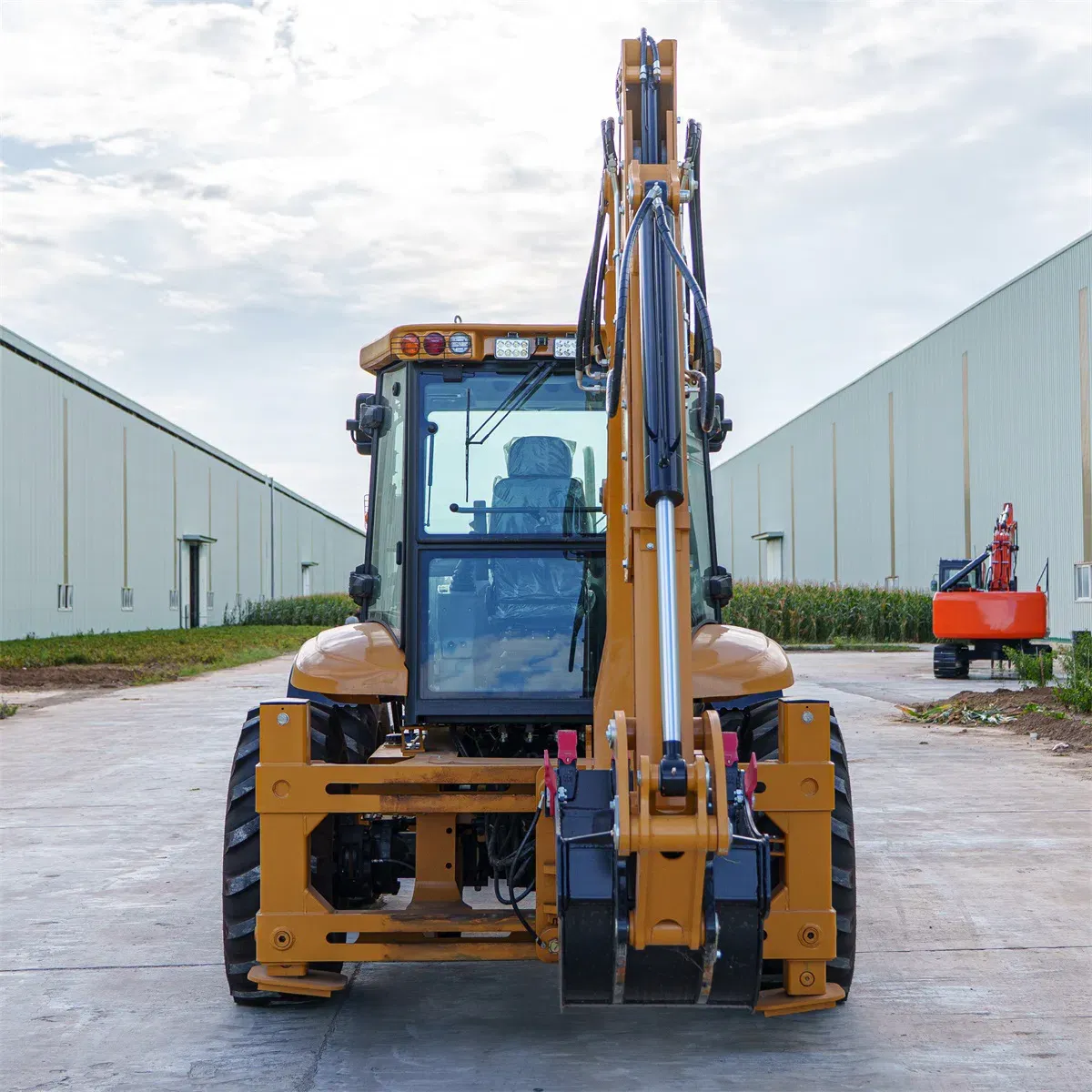

Фотографии экскаватора-погрузчика Hightop
Области применения
Строительство и подготовка площадок
HTBL820 может использоваться на объектах, где необходимо сочетать погрузку материалов и разработку грунта.
Передний ковш предназначен для перемещения подходящих сыпучих строительных материалов, а задняя экскаваторная установка позволяет выполнять локальные земляные работы в пределах указанного рабочего диапазона.
Разработка траншей и дренажные работы
Максимальная глубина копания 3820 ±20 мм и радиус 5345 ±20 мм являются важными техническими характеристиками при планировании траншейных работ.
При выборе оборудования необходимо сопоставлять эти показатели с проектным профилем траншеи, свойствами грунта и требованиями безопасности.
Сельскохозяйственные и сельские строительные проекты
Сочетание фронтального погрузчика и задней экскаваторной установки позволяет рассматривать HTBL820 для подходящих работ по подготовке подъездных путей, перемещению материалов, обустройству дренажа и строительству на сельскохозяйственных территориях.
Конкретная конфигурация ковша и дополнительного оборудования подбирается с учётом планируемых задач.
Погрузка и перемещение материалов
Передний ковш объёмом 1,2 м³, номинальная грузоподъёмность 2500 кг и максимальная высота разгрузки 3050 ±50 мм предоставляют техническую основу для оценки погрузочных операций.
При организации работы необходимо учитывать плотность материала, заполнение ковша и размеры используемого транспорта.
Работы с дополнительным навесным оборудованием
В технических материалах HTBL820 представлены различные варианты навесного оборудования, а стандартная комплектация предусматривает подготовку гидравлического контура для гидромолота.
Покупатели могут согласовать с Hightop доступные варианты, совместимость и требования к гидравлической системе.
О Hightop Group
Помощь в подборе оборудования
Hightop помогает покупателям сопоставить грузоподъёмность HTBL820, рабочий диапазон экскаваторной установки, габариты машины и доступные конфигурации с требованиями проекта.
Подтверждение комплектации
Перед оформлением заказа можно уточнить производителя двигателя, параметры трансмиссии, рулевое управление, гидравлическую систему и совместимое навесное оборудование.
Техническая документация
Доступные технические характеристики и материалы предоставляются для сравнения оборудования, подготовки закупки и ознакомления с особенностями эксплуатации.
Консультации по обслуживанию и запасным частям
Hightop оказывает содействие по вопросам технического обслуживания, предоставления технической информации и идентификации запасных частей в соответствии с согласованными условиями обслуживания.
Поддержка международных заказов
Зарубежные покупатели могут обратиться в Hightop для обсуждения комплектации, требований страны назначения, транспортировки, сопроводительных документов и условий поставки.
Часто задаваемые вопросы по экскаватору-погрузчику
1. Какова эксплуатационная масса HTBL820?
Эксплуатационная масса экскаватора-погрузчика составляет 10 050 кг.
2. Какова максимальная глубина копания?
Максимальная глубина копания задней экскаваторной установки составляет 3820 ±20 мм.
3. Какова вместимость переднего ковша?
Номинальная вместимость переднего ковша составляет 1,2 м³, а грузоподъёмность фронтального погрузчика — 2500 кг.
4. Какова вместимость заднего ковша?
Задняя экскаваторная установка оснащается ковшом объёмом 0,3 м³.
5. Какой двигатель установлен на HTBL820?
В основной таблице технических характеристик указан Cummins, а в разделе стандартной комплектации — Yuchai. Окончательного производителя и модель двигателя необходимо подтвердить перед покупкой.
6. Предусмотрено ли управление всеми четырьмя колёсами?
Да. В предоставленной спецификации указано четырёхколёсное рулевое управление. Радиус поворота по внешней стороне шин составляет 5750 ±50 мм.
7. Какова максимальная высота разгрузки переднего ковша?
Максимальная высота разгрузки составляет 3050 ±50 мм при угле опрокидывания ковша 41°.
8. Можно ли использовать гидромолот?
В стандартной комплектации предусмотрена подготовка гидравлического контура для гидромолота. Совместимость конкретного оборудования и окончательную гидравлическую конфигурацию необходимо согласовать с Hightop.
9. Какова максимальная скорость передвижения?
В технической таблице указана максимальная скорость до 32 км/ч на четвёртой передаче как для переднего, так и для заднего хода.
10. Как узнать цену экскаватора-погрузчика HTBL820?
Свяжитесь с Hightop и сообщите предполагаемую область применения, страну назначения, предпочтительную комплектацию двигателя и требования к навесному оборудованию. Специалисты помогут уточнить технические характеристики и подготовить коммерческое предложение.
