Основные преимущества мини-крана паука Hightop
Компактные размеры для ограниченного пространства
Ширина корпуса 650 мм и длина 2480 мм являются важными характеристиками при выборе подъёмной техники для объектов с ограниченным доступом.
Телескопическая стрела с рабочей длиной до 6,3 м
Четырёхсекционная конструкция позволяет изменять длину стрелы в зависимости от требуемого положения рабочего оборудования.
Непрерывное вращение на 360°
Поворотная система обеспечивает возможность изменения направления подъёмных операций без постоянного перемещения гусеничного шасси.
Гидравлическая система установки опор
Комбинация ручного выдвижения и гидравлической установки позволяет подготовить опорную систему к работе в соответствии с выбранной рабочей конфигурацией.
Несколько вариантов силовой установки
В стандартных технических данных указан бензиновый двигатель Honda объёмом 390 см³. По согласованию возможно использование двигателя другой марки или дизельного исполнения.
Возможность дополнительной комплектации
В зависимости от требований проекта можно обсудить установку дополнительных элементов, включая ограничитель грузового момента, дистанционное управление, рабочую корзину и гидравлический гусёк.
Наличие, совместимость и условия поставки каждого варианта необходимо подтвердить перед заказом.
Технические характеристики крана-паука 1,2 т
Основные параметры
| Параметр | Значение |
|---|---|
| Тип техники | Гусеничный мини-кран паук |
| Номинальная грузоподъёмность | 1,2 т |
| Максимальный рабочий радиус | 5,35 м |
| Максимальная высота подъёма над уровнем земли | 6,3 м |
| Собственная масса | 1,3 т |

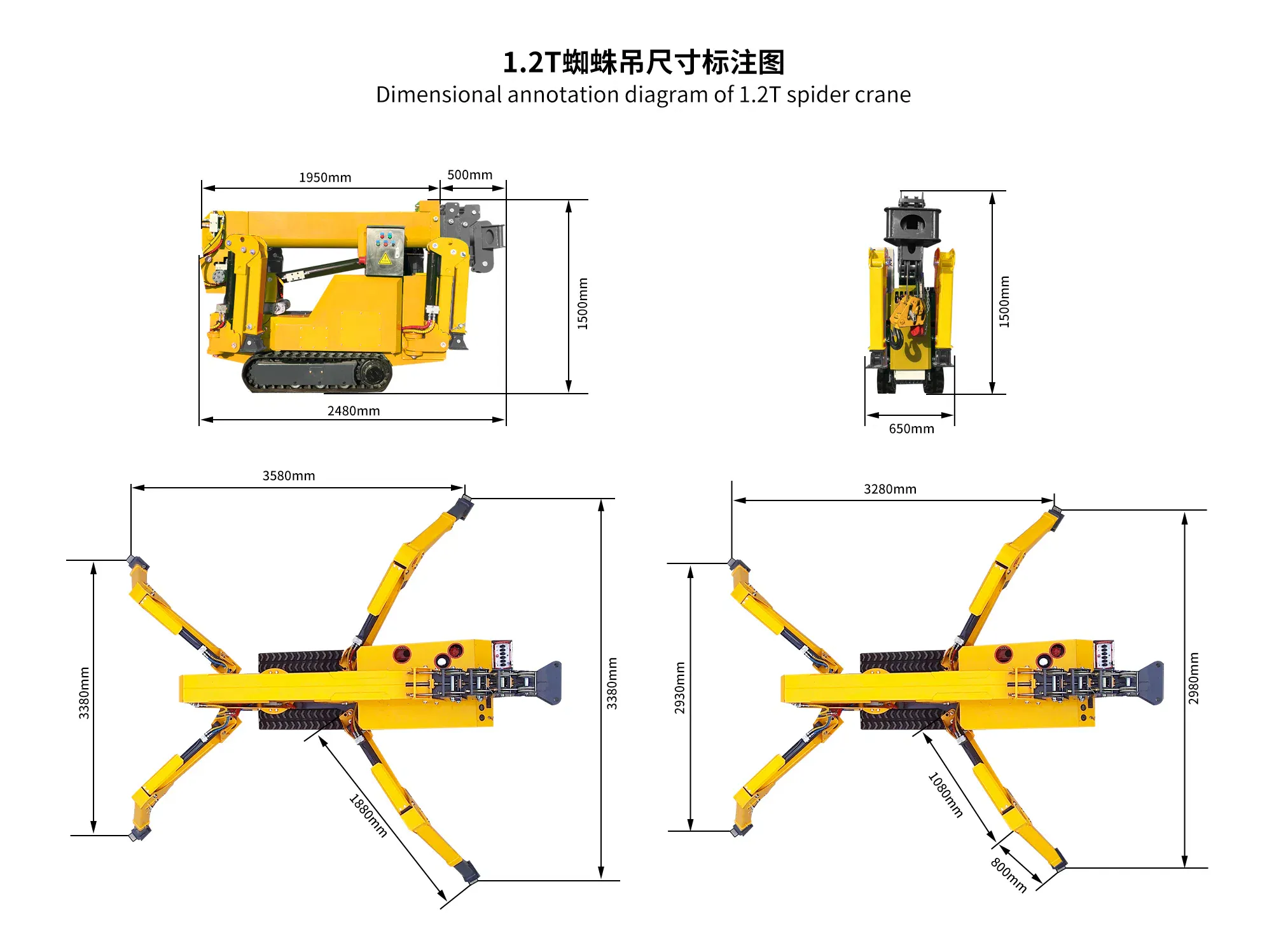

| Габариты (Д × Ш × В) | 2480 × 650 × 1500 мм |
Лебёдка и подъёмный механизм
| Параметр | Значение |
|---|---|
| Скорость подъёма крюка | 0–8 м/мин |
| Схема запасовки | 4 ветви каната |
| Стальной канат | Φ8 мм × 45 м |
Телескопическая стрела
| Параметр | Значение |
|---|---|
| Конструкция стрелы | Четырёхсекционная |
| Базовая секция | 2 м |
| Длина стрелы | 2,5–6,3 м |
| Время телескопирования | 20 с |
| Индивидуальное исполнение | По согласованию |
Механизм изменения вылета и поворотное устройство
| Параметр | Значение |
|---|---|
| Угол подъёма стрелы | 0–78° |
| Время изменения угла | 13 с |
| Угол поворота | 0–360°, непрерывное вращение |
| Время поворота | 60 с |
Опорная система
| Параметр | Значение |
|---|---|
| Тип установки | Ручное винтовое выдвижение + гидравлическая установка |
| Конструкция опор | Трёхсекционные выдвижные |
| Максимальный продольный размер установки | 3580 мм |
| Максимальный задний поперечный размер | 3380 мм |
| Максимальный передний поперечный размер | 3380 мм |
Гусеничная ходовая часть
| Параметр | Значение |
|---|---|
| Тип привода | Гидравлический |
| Скорость передвижения | 0–2,5 км/ч |
| Преодолеваемый подъём | 25° (36%) |
| Параметры гусеницы | 180 × 72 × 37 |
Двигатель и электрическая система
| Параметр | Значение |
|---|---|
| Производитель двигателя | Honda |
| Рабочий объём двигателя | 390 см³ |
| Возможность выбора другой марки | По согласованию |
| Запуск | Электрический / ручной |
| Температурный диапазон, указанный в спецификации | −50…+45 °C |
| Топливо | Бензин |
| Объём топливного бака | 6 л |
| Аккумулятор | 12 В, 60 А·ч |
| Удельный расход топлива | 274 г/кВт·ч |
| Уровень шума | ≤81,5 дБА на расстоянии 1 м при номинальной частоте вращения |
| Напряжение электрической системы | AC 380 В |
Стандартная конфигурация предусматривает ручное управление рабочими механизмами и ручное управление передвижением машины.
Дистанционное управление доступно в качестве дополнительной опции.
| Дополнительное оборудование | Доступность |
|---|---|
| Ограничитель грузового момента | Опция |
| Дистанционное управление | Опция |
| Рабочая корзина | Опция |
| Гидравлический гусёк | Опция |
| Дизельный двигатель | По согласованию |
| Двигатели других марок | По согласованию |
| Цвет корпуса | Красный, зелёный, жёлтый, белый, серый, чёрный |

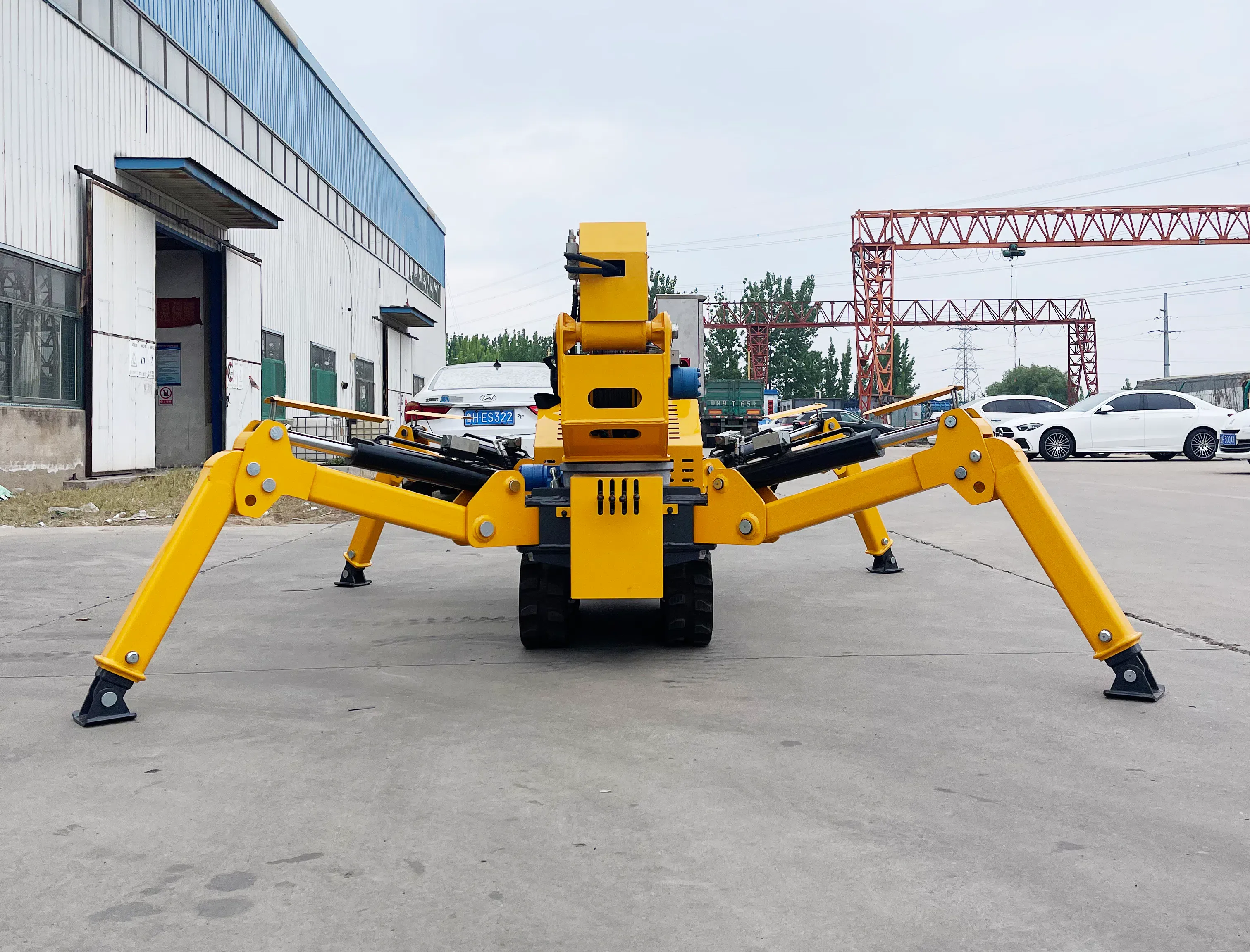

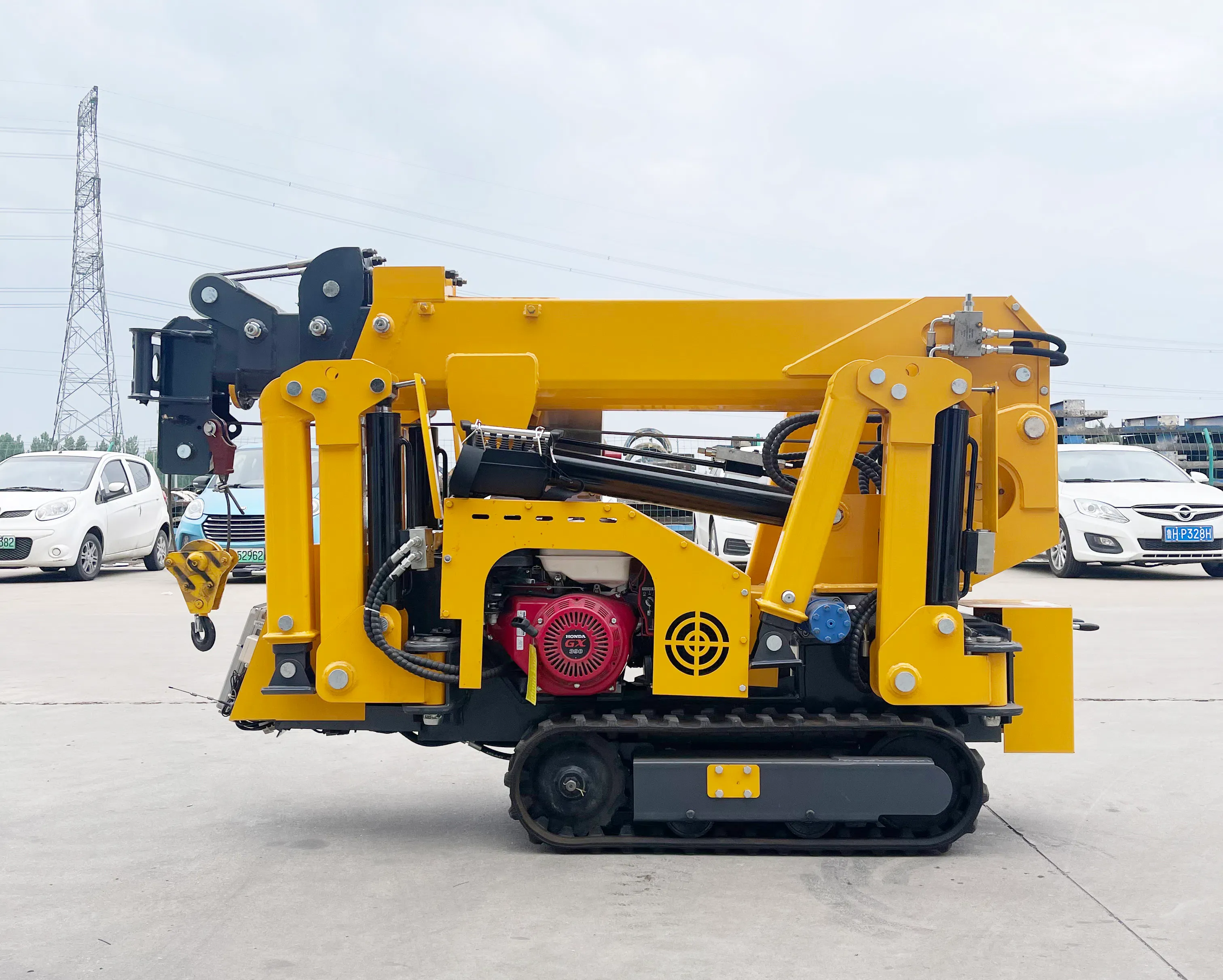

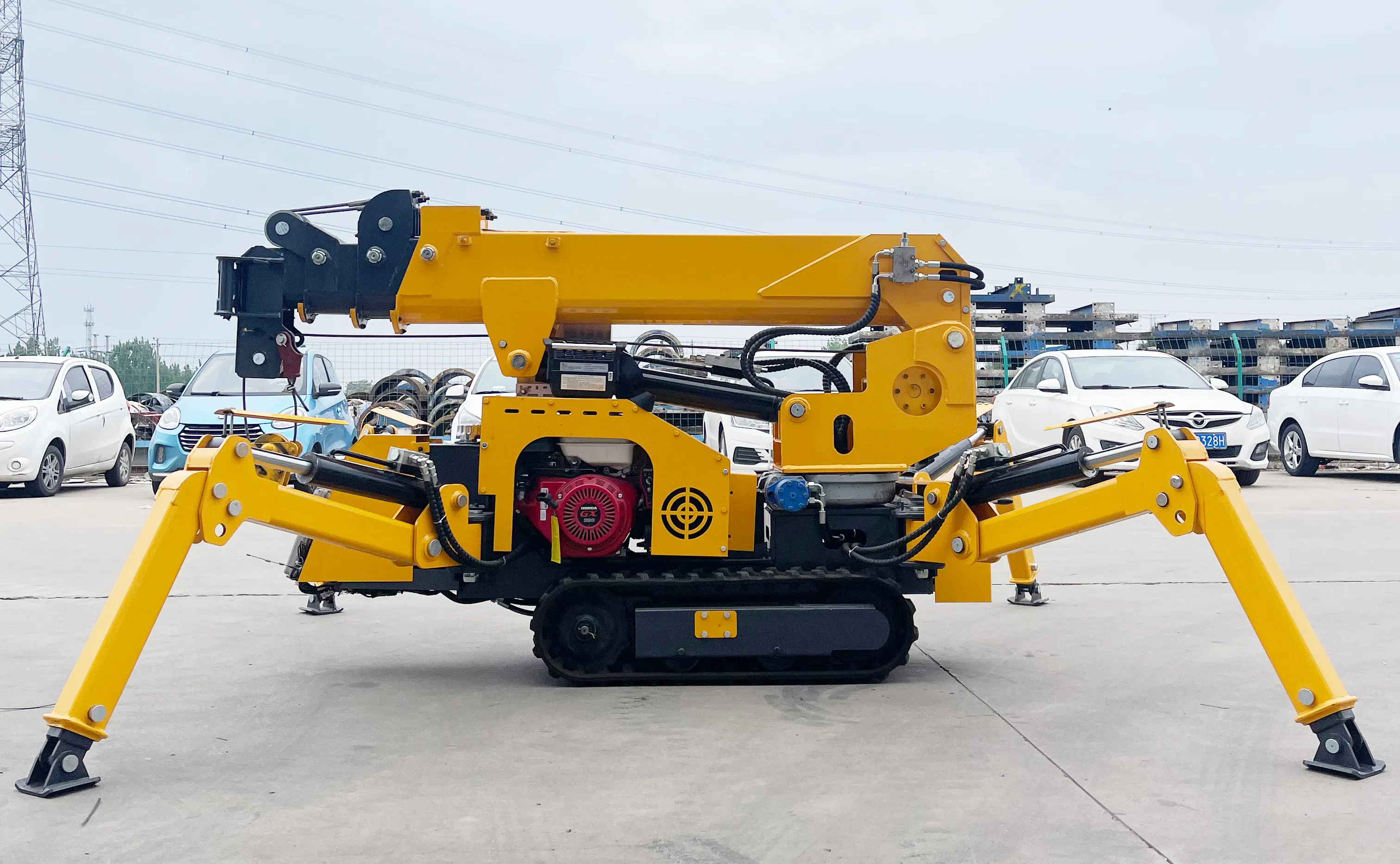

Фотографии крана-паука грузоподъёмностью 1,2 тонны
Где применяется компактный гусеничный кран-паук?
Монтаж оборудования
Мини-кран паук грузоподъёмностью 1,2 т может рассматриваться для подъёмных и монтажных операций, связанных с размещением отдельных элементов оборудования.
Компактные габариты позволяют учитывать его при планировании работ на объектах, где пространство для перемещения техники ограничено.
Строительные и ремонтные работы
Телескопическая стрела и поворотное устройство могут использоваться для позиционирования грузов в пределах допустимых рабочих характеристик.
При выборе крана необходимо учитывать массу груза, рабочий радиус, высоту подъёма и условия установки опор.
Работы на объектах с ограниченным доступом
Корпус шириной 650 мм делает модель интересной для проектов, в которых обычная крупногабаритная подъёмная техника не соответствует требованиям по ширине прохода.
Однако возможность использования на конкретном объекте определяется не только габаритами самой машины, но и размерами установленной опорной системы.
Обслуживание промышленного оборудования
Компактный гусеничный кран может рассматриваться для подъёма и позиционирования отдельных деталей при обслуживании производственных объектов.
Перед началом работ необходимо проверить допустимую нагрузку, условия размещения и требования к безопасному выполнению подъёмных операций.
Монтажные работы с дополнительным оборудованием
При наличии соответствующей комплектации возможно обсуждение использования гидравлического гуська и других дополнительных устройств.
Подбор оборудования осуществляется с учётом конкретного проекта и подтверждённых технических характеристик.
Поддержка клиентов Hightop
Консультация по выбору модели
Специалисты Hightop могут помочь уточнить основные технические характеристики крана и обсудить требования конкретного подъёмного проекта.
Подбор комплектации
Перед заказом покупатель может согласовать тип двигателя, необходимость дистанционного управления, дополнительного оборудования и цветового исполнения.
Техническая документация
Для оценки оборудования рекомендуется запросить грузовую характеристику, сведения об опорной системе и доступную техническую документацию.
Организация поставки
Условия упаковки, транспортировки, сроки поставки и оформление заказа согласовываются с учётом количества машин и страны назначения.
Послепродажная поддержка
По вопросам обслуживания, запасных частей и применимых гарантийных условий покупатели могут обращаться в Hightop. Конкретные условия определяются согласованным договором поставки.
Часто задаваемые вопросы
1. Какова номинальная грузоподъёмность мини-крана?
Номинальная грузоподъёмность составляет 1,2 т. Допустимая нагрузка при конкретном вылете определяется по грузовой характеристике производителя.
2. Какова ширина крана в транспортном положении?
Ширина корпуса составляет 650 мм. Полные габариты машины — 2480 × 650 × 1500 мм.
3. Какова максимальная высота подъёма?
В технической спецификации указана максимальная высота подъёма над уровнем земли 6,3 м.
4. Какой максимальный рабочий радиус?
Максимальный рабочий радиус составляет 5,35 м.
5. Какова длина телескопической стрелы?
Длина четырёхсекционной стрелы изменяется от 2,5 до 6,3 м. Возможность индивидуального исполнения уточняется при заказе.
6. Может ли стрела вращаться на 360°?
Да. Поворотное устройство обеспечивает непрерывное вращение в диапазоне 0–360°.
7. Как устанавливаются опоры?
Предусмотрены ручное винтовое выдвижение и автоматическая гидравлическая установка опор.
8. Какова скорость передвижения?
Скорость гидравлического гусеничного хода составляет 0–2,5 км/ч.
9. Какой двигатель используется в стандартной комплектации?
В исходной спецификации указан бензиновый двигатель Honda объёмом 390 см³. Возможны согласование других марок и замена бензинового двигателя дизельным.
